冰水热冲击水溅试验机的试验是一个加速试验，符合gb/iso中车辆受溅区域的产品由冰水引起的温度冲击。下面，我们了解一下在标准中的相关试验方法。
gb/iso冰水热冲击水溅试验方法：

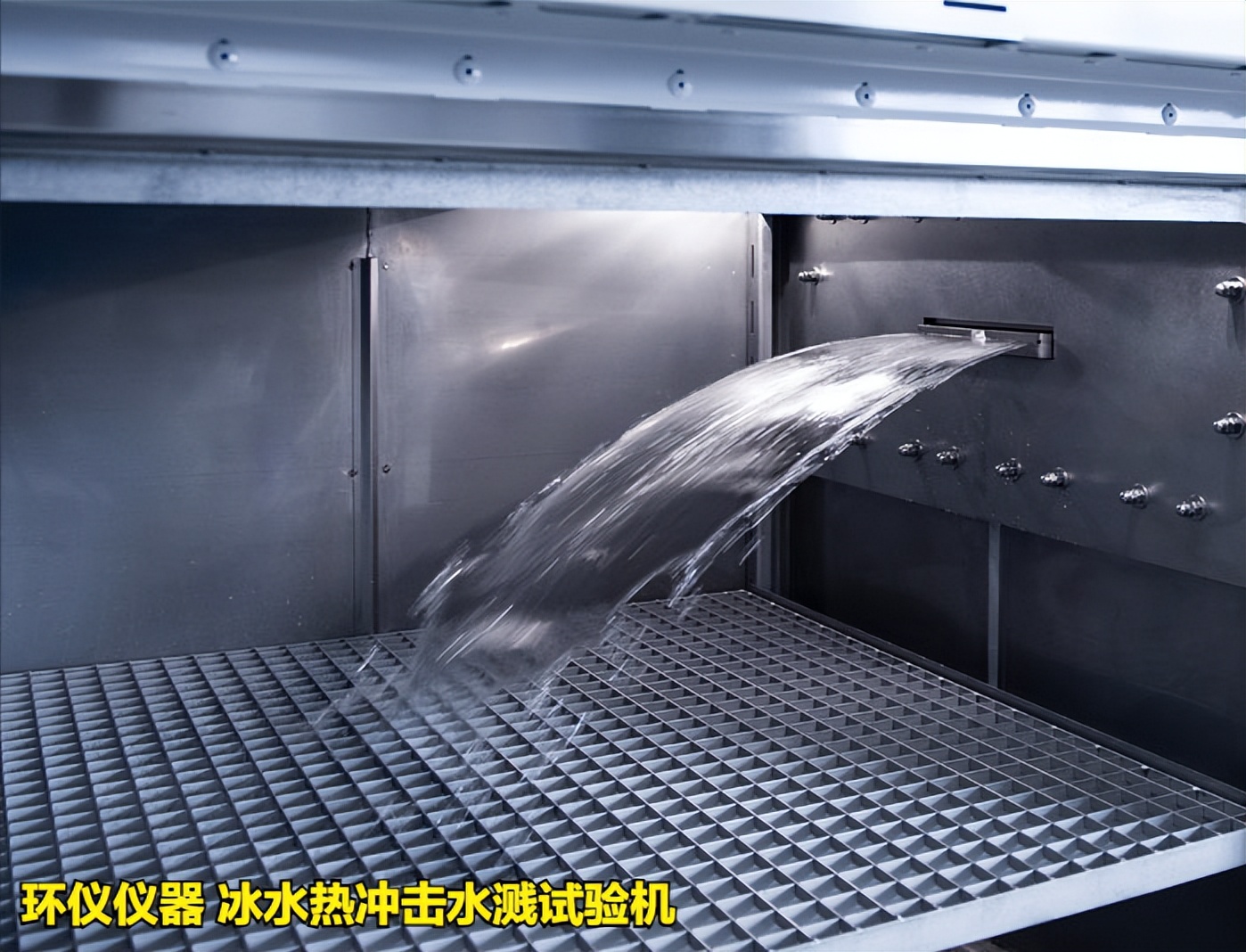

试验设备：环仪仪器 冰水热冲击水溅试验机
相关标准：gb/t 28046.4-2011（iso 16750-4-2010）道路车辆 电气及电子设备的环境条件和试验 第4部分：气候负荷
试验过程：
一、水飞溅试验循环
gb/t 28046.1（iso 16750-1）工作模式
工作模式 1：不向待测试样供电。
工作模式1.1：待测试样未连接到线束；
工作模式1.2：dut模拟在车辆上的安装位置，连接到线束。
工作模式 2：当车辆发动机关闭，且所有电气连接完好，待测样品以电压 ub（蓄电池供电时的试验电压）带电运行。
工作模式 2.1：系统/组件功能不被激活（如休眠模式）。
工作模式 2.2：系统/组件带电运行并控制在典型运行模式。
工作模式3：所有电气连接完好，待测样品以电压 ua（发电机供电时的试验电压）带电运行。
工作模式 3.1：系统/组件功能不被激活。
工作模式 3.2：系统/组件带电运行并控制在典型运行模式。
二、试验参数包括
循环数：100次；
在 tmax 保持时间 th：1h 或直到待测样品温度稳定；
转换持续时间：＜20s(在待测样品高温贮存和溅水之间手动转换)；
试验用液体：去离子水；水温：0℃～ 4℃；
水流量：(3l～4l)/3s(喷射时)；
喷口到待测样品的距离：(325±25)mm (提供的水应超过待测样品的宽度)；
工作模式：水飞溅试验循环；
待测样品的方向：与装车方向相同。
