yd/t 1154-2015《单波道用掺铒光纤放大器性能要求和试验方法》是一项中华人民共和国通信行业标准，用于规范单波道掺铒光纤放大器（edfa）的性能要求和试验方法。
一、范围：
本标准规定了单波道用掺饵光纤放大器（edfa）的分类、术语和定义、性能要求、试验方法、检验规则、安全、包装、标志、运输、储存要求。
本标准适用于c波段中单波道用edfa。
二、试验项目：
高低温试验、高湿试验等。
三、试验设备：
恒温恒湿试验箱等。
四、文档获取：
添加微信：15322932685 获取
.jpg "《yd/t 1154-2015 单波道用掺铒光纤放大器性能要求和试验方法》标准(图1)")
五、试验程序（部分）：
工作温度和湿度试验
把试验箱中的edfa置于工作状态，并进行在线光学性能监测。edfa单元的试验步骤如下:
1)使edfa在23℃、50%rh时工作4h以上，以达到稳定工作状态;
2)以30ch的升温速率达到55℃，并保证55℃时rh小于25%;
3)保持该温度16h;
4)在这16h中，rh降低到15%以下;
5)以30℃/h的速率降温到-5℃，rh可不控制;
6)在-5℃下保持16h，rh不控制;
7)以30℃h的升温速率达到5℃，rh可不控制;
8)以30℃/h的升温速率达到28，并在28℃时使rh达到90%;
9)在28℃和90%下保持96h;
10)以30/℃h的升温速率达到40°℃，并在28℃时使rh降低到47%;
11)以30℃/h的速率降温到23°c;
12)在23℃保持4h，rh可不控制;
13)以96℃/h的升温速率达到50°c，rh可不控制;
14)在50℃保持4h，rh可不控制;
15)以30℃/h的速率达到23℃，rh可不控制。

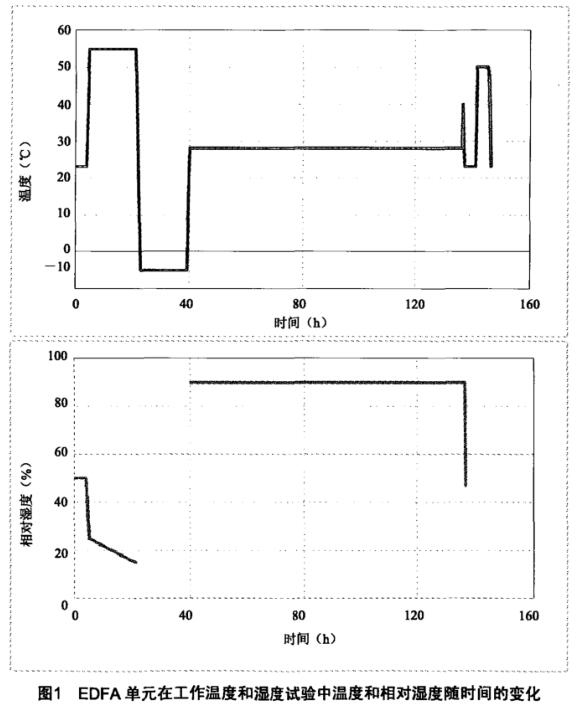

试验过程中试验箱温度和相对湿度的变化如图1所示。
.jpg "《yd/t 1154-2015 单波道用掺铒光纤放大器性能要求和试验方法》标准(图2)")
在整个试验过程中，edfa的输出光功率，噪声系数等各项光学指标应满足其性能指标要求，并且不得出现其它功能性故障。如试验过程中 edfa 出现故障，更换了电路器件或者光器件，那么整个试验过程应重新进行。
对edfa模块和增益模块，上述试验步骤(2)和(5)中的温度值应分别变更为模块工作温度的高、低温值，其余试验步骤不变。
