jesd22偏压双85湿热试验机的5个试验要点-新威尼斯人

文章出处 : 技术知识 文章编辑 : 环仪仪器 阅读量 : 发表时间 : 2024-10-25

jesd22偏压双85湿热试验机适用于半导体、芯片、光电产品的高温高湿试验,在半导体行业则需要做偏压湿热试验,偏压湿热试验属于老化试验的一种,老化测试(burn-in):是指对产品施加电压和温度应力,以便在早期阶段消除产品潜在缺陷的测试。封装后执行的老化测试被称为“老化中测试(tbdi)”。

偏压试验的5个试验要点:

试验设备:环仪仪器 jesd22偏压双85湿热试验机

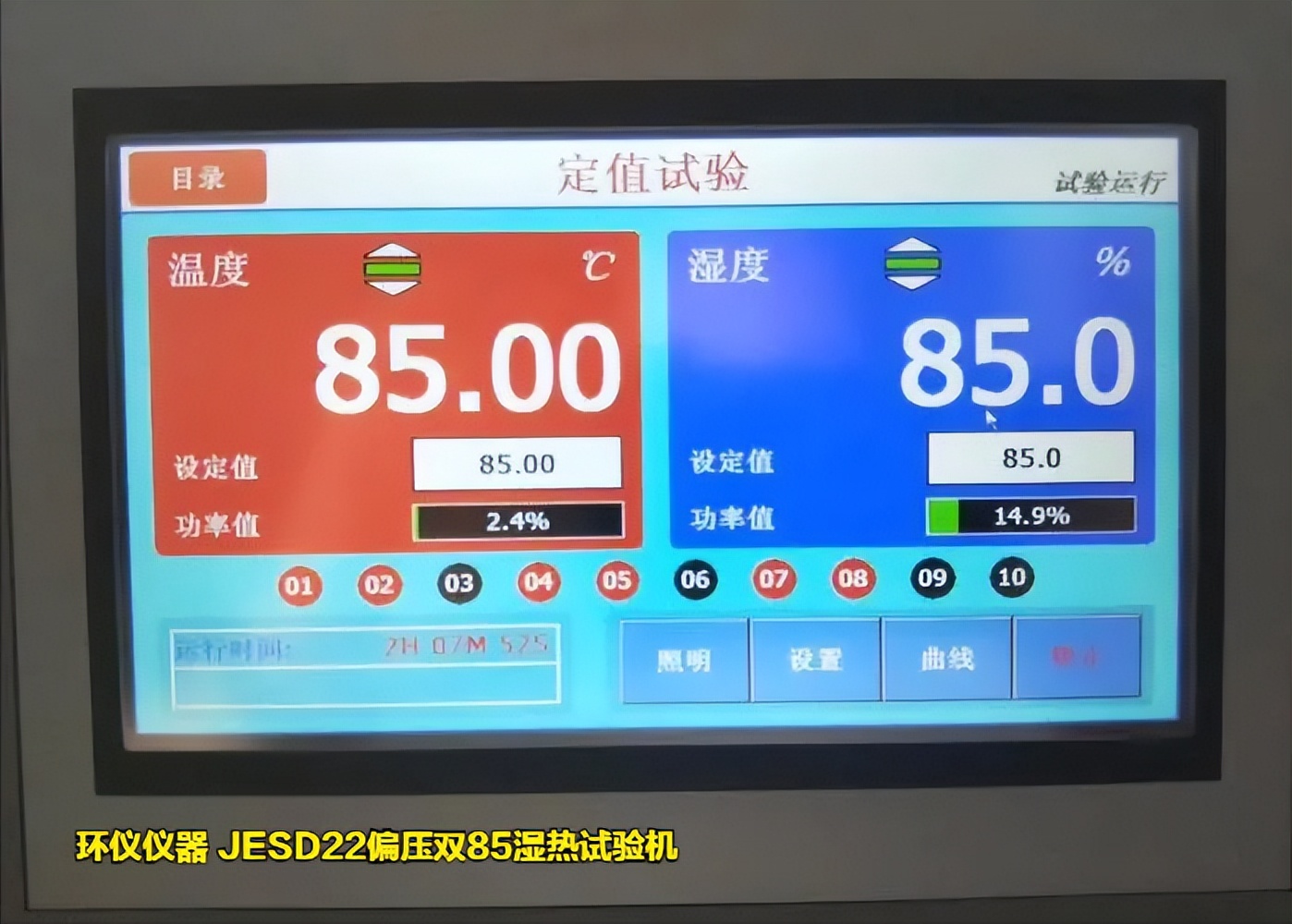

jesd22偏压双85湿热试验机的5个试验要点(图1)

试验要点:

1.试验背景

aec-q101标准:htrb试验是aec-q101标准中的group b加速寿命模拟试验的一部分,该标准广泛用于汽车级、工业级和军用级半导体器件的测试。

军用级参考:htrb试验方法参考了mil-std-750方法1038条件a(适用于二极管、整流器和齐纳管)和m1039条件a(适用于晶体管)。

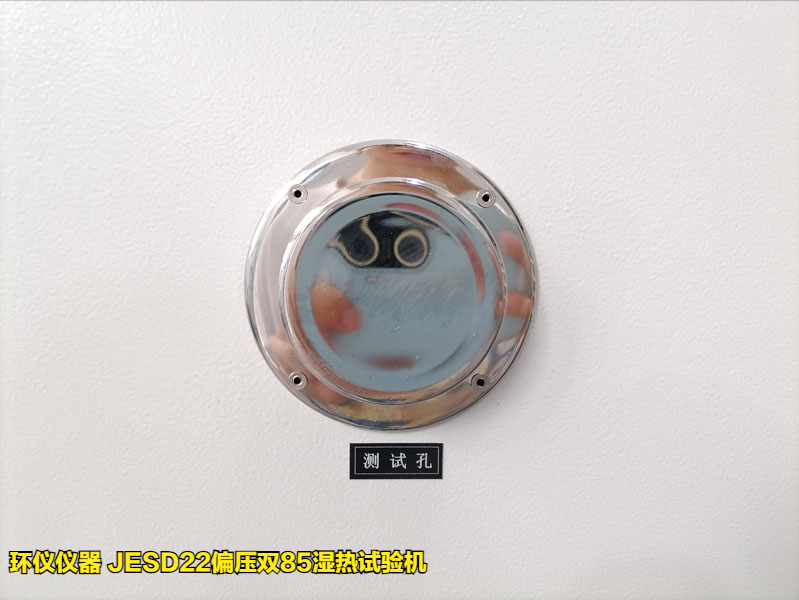

jesd22偏压双85湿热试验机的5个试验要点(图2)

2.试验目的

缺陷识别:htrb旨在识别制造过程中产生的潜在缺陷,这些缺陷在未进行老化处理的情况下可能导致器件过早失效。

故障模式揭示:通过在特定条件下运行半导体器件,htrb试验揭示了由时间和应力引起的电气故障模式。

jesd22偏压双85湿热试验机的5个试验要点(图3)

3.试验条件

电压与温度:根据aec-q101标准,测试在最大直流反向电压下进行1000小时,同时控制结温以防止热失控,环境温度ta可以根据需要从ta(max)向下调整。

批量测试:标准要求对3批*77颗器件进行同时测试,以确保数据的代表性和统计意义。

实时监控:测试过程中需实时监控漏电流,并在老化前后测量器件的静态参数。

4.试验前的电性能参数

参数测量:试验前后需对器件进行基本的静态参数测量,确保所有性能参数符合用户零件规范的要求。

5.失效判定标准

性能参数:器件在试验后应继续符合用户零件规范中定义的性能参数要求。

参数变化:试验后的电性能参数变化应保持在初始值的±20%以内。

泄漏电流:允许的泄漏电流不超过试验前初始值的5倍。

物理损坏:器件外观不得出现任何由试验引起的物理损坏。


如对以上试验有任何疑问,可以咨询环仪仪器相关技术人员。
