国家标准:nb/t 31123-新威尼斯人
nb/t 31123-2017《高原风力发电机组用全功率变流器试验方法》是中国国家能源局发布的一项关于高原风力发电机组用全功率变流器的试验方法标准。该标准适用于海拔1000m以上的高原地区，额定电压交流不超过1000v，额定频率为50hz的风力发电机组用全功率变流器的试验。
该标准规定了高原风力发电机组用全功率变流器的试验条件、试验方法等要求。在试验条件方面，标准规定了试验环境条件、电源条件、负载条件等方面的要求。在试验方法方面，标准规定了变流器的输入输出特性、效率特性、保护功能等方面的测试方法。
一、范围：
本标准规定了高原风力发电机组用全功率变流器（交直交电压源型)(以下简称“变流器”)的试验条件、试验方法。
本标准适用于海拔1000m 以上至 5000m 及以下，网侧额定电压交流不超过1000v、额定频率为50hz的高原风力发电机组用全功率变流器试验方法。
二、试验项目：
高低温试验、湿热试验、高低温运行试验、低气压试验、振动试验等。
三、试验设备：

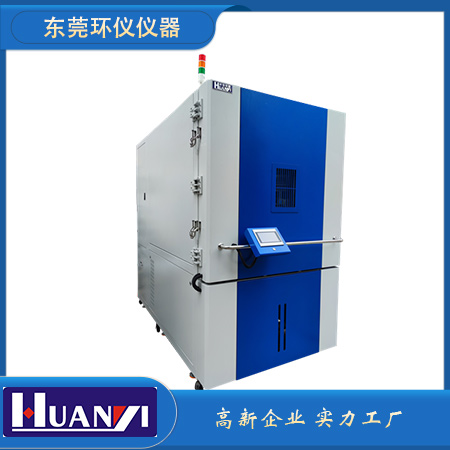

高低温低气压试验箱、振动试验机等。
四、文档获取：
添加微信：15322932685 获取
.jpg "《nb/t 31123-2017 高原风力发电机组用全功率变流器试验方法》标准(图1)")
五、试验程序（部分）：
高温存储
试验方法按gb/t 2423.2中“试验b”进行。在试验温度为(60±2)℃(或最高生存温度)，无包装、不通电的条件下，变流器温度达到稳定后。在标准大气条件下恢复2h后，变流器应能通过绝缘耐压试验，然后能正常工作。
高温运行
试验方法按gb/t2423.2中“试验b”进行。在试验温度为(45±2)℃，无包装条件下，变流器温度达到稳定后，变流器额定功率运行至温度平衡，全过程中变流器应正常运行。试验结束恢复至常温2h后，变流器运行正常。
防护性能
试验应根据规定或用户和制造厂协定的防护等级，按gb 4208的规定试验，并符合nb/t 31097-2016中6.2.13的规定。
低气压试验
试验方法按gb/t 2423.21中“试验m”进行。产品在允许运行的最高温度下，无包装，允许最低气压、不通电，静置30min后，变流器额定功率运行至温度平衡，且以至少10%额定功率/秒的功率变化率加载至额定功率，全过程中变流器应正常运行。试验结束恢复至正常气压后，变流器运行正常。
