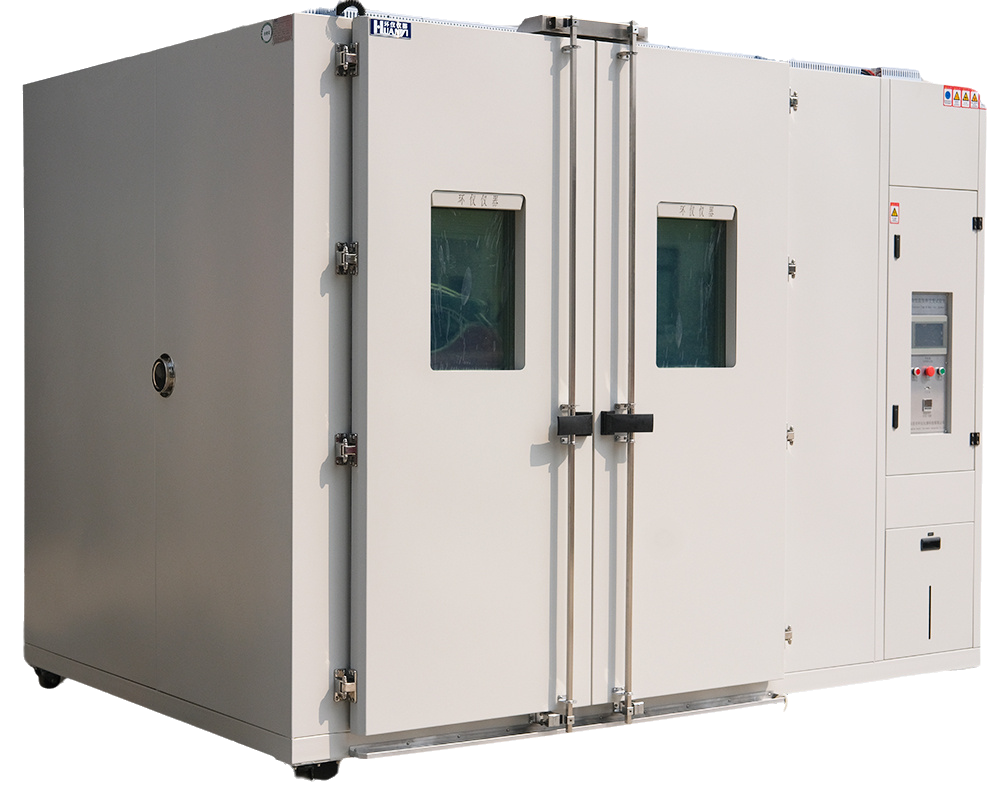

静态涉氢环境模拟室是近年来兴起的一类专门进行新能源汽车关键零部件测试的新型场所，其旨在为燃料电池汽车相关的燃料电池发动机系统、电堆以及关键零部件的测试评价标准提供验证支持，为燃料电池行业发展提供坚实的基础保证。下面，为大家解读静态涉氢环境模拟室的内部建设。

环仪仪器 静态涉氢环境模拟室的设计：

1）零部件选型：

a.机械零部件：通常情况高压氢气（20mpa）选用316&316l不锈钢材质零部件，低压氢气（3mpa）及氮气管路选用304材质零部件，避免材料氢脆导致漏气的事故发生；

b.电气零部件：选用iic t1级以上防爆等级的电气元件。

2）安全设计：主要考虑预防点

a. 氢气氮气毗邻点气体反串

b. 氢气主管道排空不畅

c. 氢气排空下压导致低空聚集

d. 远程急停措施失效

e. 氢空排空混合风险

3）安全施工：

a. 零部件脱脂：管道、阀门、管件、仪表、垫片及其他附件按国家现行标准《脱脂工程施工及验收规范》hg20202进行脱脂，脱脂合格后的管道及组成件应用氮气或空气吹净封闭，防止污染。

b.连接工艺：氢气管道直接的连接，尽量采用焊接。与设备、阀门的连接，部分采用卡套、法兰（0-3mpa）或锥螺纹（3-20mpa）进行连接，便于后期拆卸维修，连接后张贴流向标识。

c. 焊缝检测：管道焊接完成后对焊缝进行抽样射线检测，每名焊工焊接接头射线检测/渗透探伤的百分数不小于10%，检测结果符合nb/t47013-2015 《承压设备无损检测》规定的ⅲ级合格标准
