电动式振动台，为机械工程试验机，是指具有电动振动发生器的振动台，工作原理类似于扬声器，即通电导体在磁场中受到电磁力的作用而运动。当振动台磁路中的动圈通过交变电流信号时产生激振力磁路中即产生振动运动。

在使用电动式振动台做试验需要计算出结果，下面“环仪仪器”小编带带大家认识一下计算方法。

设备名称：环仪仪器 电动式振动台

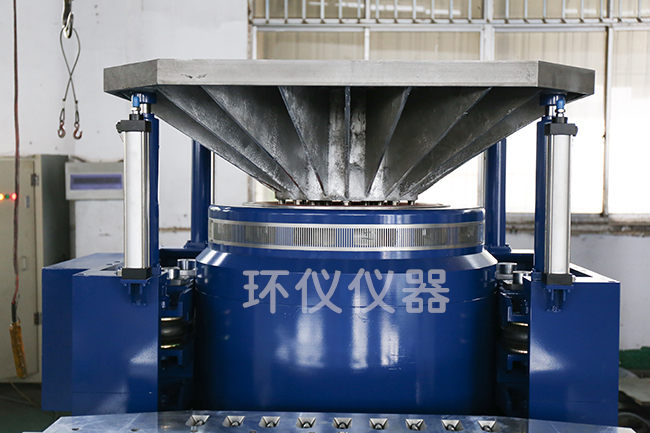

电动式振动台示意图：

振动试验所需的激振力可按总的加载质量和最大试验加速度进行计算：

振动试验有四个基本单位：推力f［n］、加速度a［m/s2］、速度v［m/s］、和位移d［mmop］。

运动部件质量：

若垂直扩展台面或水平滑台面（含连接头）质量：m1

动圆质量：m2

气候试验箱连接轴质量：m3

夹具质量：m4

试件质量：m5

试验加速度为：a

则振动试验所需要的激振力可根据f=ma式计算如下：

f=（m1 m2 m3 m4 m5）a

根据以上参数，我们可以得到以下计算数据：

1、最大加速度20g

最大加速度=0.002×f2（频率hz）×d（位移mmp-p）

举例:10hz最大加速度=0.002×102×5=1g

在任何頻率下加速度不可大于20g

2、最大振幅＜5mm

最大振幅=20/（0.002×f2）

举例：100hz最大振幅=20/（0.002×1002）=1mm

在任何频率下振幅不可大于5mm
