电动振动试验装置自从诞生以来到现在已有约百年历史，该设备是由恒定的直流磁场和位于该磁场中通有一定交流电流的线圈的相互作用所产生的电动力来驱动的振动台。下面，“环仪仪器”为大家分享一个电动振动试验装置的技术方案。

电动振动试验装置技术方案分享：

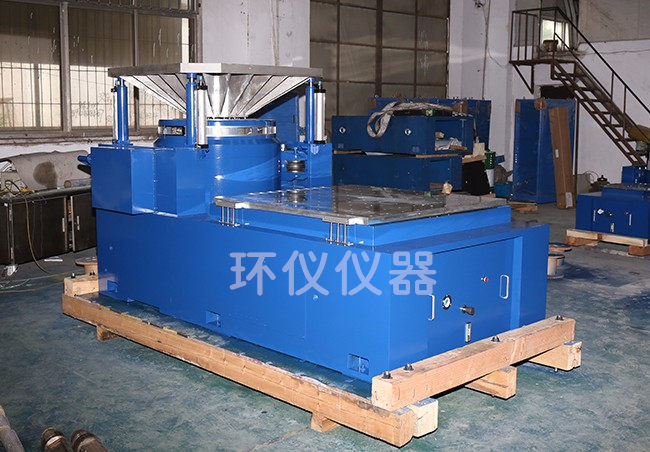

方案名称：环仪仪器 超长冲程电动振动试验装置

装置组成：台体、动圈、冷却装置、导向装置、驱动电路、率放大器、位移传感器以及低通滤波器等。

技术原理

• 无悬挂支撑自由连接： 动圈相对台体在振动方向上取消了传统的机械性悬挂支撑结构，使得动圈在整个超长行程振动方向上保持自由状态。
• 位置负反馈控制电路： 采用了位置负反馈，通过给定信号源、比较叠加电路、调节器、功率放大器、位移传感器和低通滤波器的协同作用，实现对振动中心位置的精确控制。

创新之处

• 超长行程振动： 能够在0～2700赫频率范围内实现100mm的超长行程振动幅度，为电动振动试验台领域带来了新的技术突破。
• 动态漂移精确补偿： 采用位置负反馈控制电路，对动圈的动态漂移进行定量精确的动态补偿，保证了动圈的动态平衡。
• 简化结构，提高性能： 替代传统悬挂支撑装置，简化了振动台的机械结构，延长了使用寿命，提高了振动台的运行性能。
•

该方案在电子、航空航天、汽车等领域的振动试验中，将为产品的性能验证和可靠性测试提供更为精准和可控的试验条件，推动振动试验技术的发展。
