gb/t 29899-2013是关于人造板及其制品中挥发性有机化合物（voc）释放量试验方法的标准，其中包括了小型释放舱法。

小型释放舱法是用于测量人造板及其制品中voc释放量的一种试验方法。

一、范围：
本标准规定了人造板及其制品中挥发性有机化合物(vocs)、甲醛和其他炭基化合物释放量的小型释放舱试验方法。
本标准适用于人造板及其制品中挥发性有机化合物(vocs)、甲醛和其他炭基化合物释放量的测定。

二、试验设备：

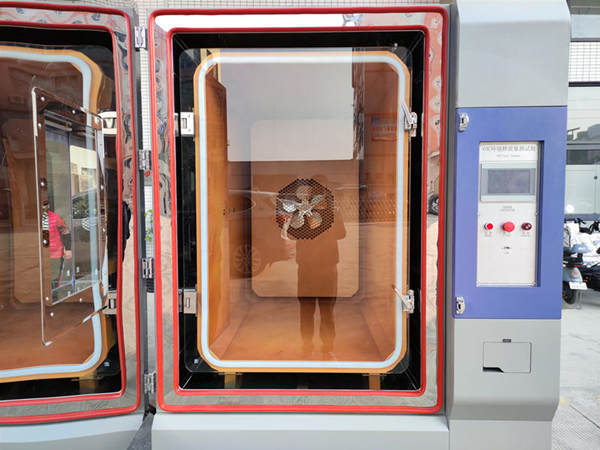

voc释放量环境舱（点击查看）

三、试验步骤（部分）：

1. vocs的采样
将恒流采样器与tenax ta 吸附管连接，吸附管进样端与释放舱采样口连接，采集释放舱出口空气中的vocs。同时将一支与采样管同运输﹑储存条件的吸附管在采样现场打开管套后，略待片刻，再戴上管套﹐用于测定采运空白浓度。
对于内装200 mg吸附剂tenax ta的吸附管，通常最大采样量为10 l，采样流量为50 ml/min~200 ml/ min。首次采样时应串联一支吸附管以确认是否被穿透。

2. 标准样品吸附管的制备
室温状态下﹐调节热老化装置氮气流量为50 ml/min~100 ml/min，将净化好的吸附管采样端用连接软管与热老化装置出气端相连，用1 u.l微量进样针分别吸取1 ul的标准工作溶液(c.2.5)，由连接管微孔处缓慢注入吸附管吸附剂表面，载气吹扫5 min~6 min后，立即戴上管套，置于铝制金属盒中保存。

3. 分析测试条件
由于测试结果取决于所使用的仪器，因此不可能给出分析条件的普遍参数。采用下列操作条件已被证明对测试是合适的。
a)热脱附装置分析条件:
1)吸附管热脱附温度:250 ℃~280 ℃;
2)吸附管热脱附时间:5 min~15 min;
3)脱附气体流量:30 ml/ min~50 ml/ min;
4)冷阱捕集温度:-30 ℃~-10 ℃ ;
5)冷阱加热速率:40 ℃/s;
6)冷阱热脱附温度:280 ℃~300 ℃;
7)冷阱热脱附时间:5 min~10 min;
8)传输线温度:220 ℃~250 ℃;
9)分流比:根据浓度确定分流比。

具体的试验操作和数据处理要求应参考gb/t 29899-2013标准的详细内容，以确保测试的准确性和可靠性。
