四综合试验箱是用于给被测试件提供温度、湿度、振动和高度环境的试验箱，主要应用于航空、航天工业的测试件的测试。目前，国内提供四综合环境试验箱的厂家虽多，但是其方案好坏难断，下面，小编为大家推荐一款四综合环境试验箱设计方案，供大家参考。

方案名称：四综合环境试验箱（温湿高振动四综合试验箱）

方案单位：东莞环仪仪器

方案日期：2020.06

设计目的：提供一种可调节振动台位置已满足不同的重心测试件的测试要求的箱内设计振动台的四综合试验箱。

设计方案如下：

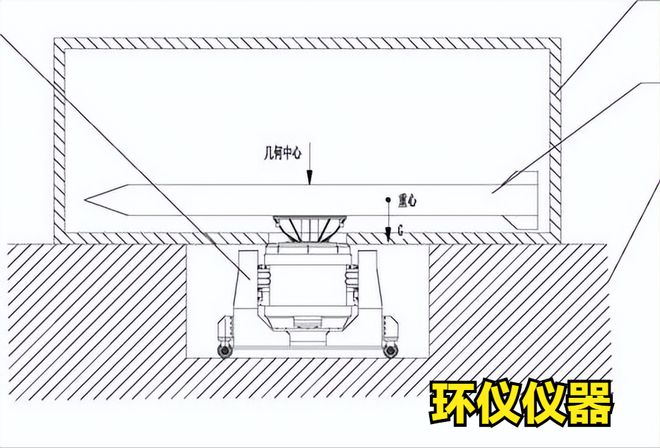

1.箱内设计振动台的四综合试验箱，包括箱体和振动台，箱体底部通过预埋在地面的抗拔锚固定安装有轨道，在振动台底部安装有可在轨道上滑动的滑轮，振动台的表面设置陶瓷保温层，通过滑动振动台在轨道上的位置以满足不同重心的测试件。

2.滑轮上设有锁紧装置。

3.箱体顶部安装有可将测试件吊起或放下的行走小车组件。

4.轨道上滑动设置有两个振动台。

方案优势：

(1)通过将振动台设置在四综合试验箱内，不仅使箱内可密封，还可滑动振动台，以调整振动台的位置，满足不同重心的测试件；

(2)通过在振动台表面设置有陶瓷保温层，可减少温湿度变化过大对振动台的损害；

(3)通过设置在一个轨道上设有两个振动台，满足测试件不同部位的不同振动要求并且也是适用于长度较长的测试件。
